產(chǎn)品展示
當前位置：首頁＞產(chǎn)品展示
 |
組成及防銹機理：
本產(chǎn)品以經(jīng)過表面處理的復合氧化物以及金屬鹽為載體，引入一定量的復合超（微）細粉體而制成。經(jīng)過對粉體化學處理、粉體表面改性與包膜等工藝，使顏料與有機基料結合力增強，加之引入復合超（微）細粉體而產(chǎn)生的小尺寸效應及表面效應，提高了漆膜致密性，極大地降低了可滲性，有效地阻隔水分子、氧氣等對鋼鐵表面的侵蝕。
主 要 特 征：
用本產(chǎn)品制成的各種防銹漆穩(wěn)定性好，不易分層，防銹性好，性價比高；適應廣：適
應于各類溶劑型或水性基料制作防銹漆、底漆及底面合一防銹漆。使用方便：本產(chǎn)品制作的
防銹漆使用方便，噴涂、刷涂均可。
主 要 用 途：
該產(chǎn)品可以完全取代紅丹，也與紅丹有良好的匹配性?？蓮V泛應用于各種溶劑型和水性型防銹涂料中。
技 術 指 標：
項 目 | 指 標 | 檢 測 方 式 |

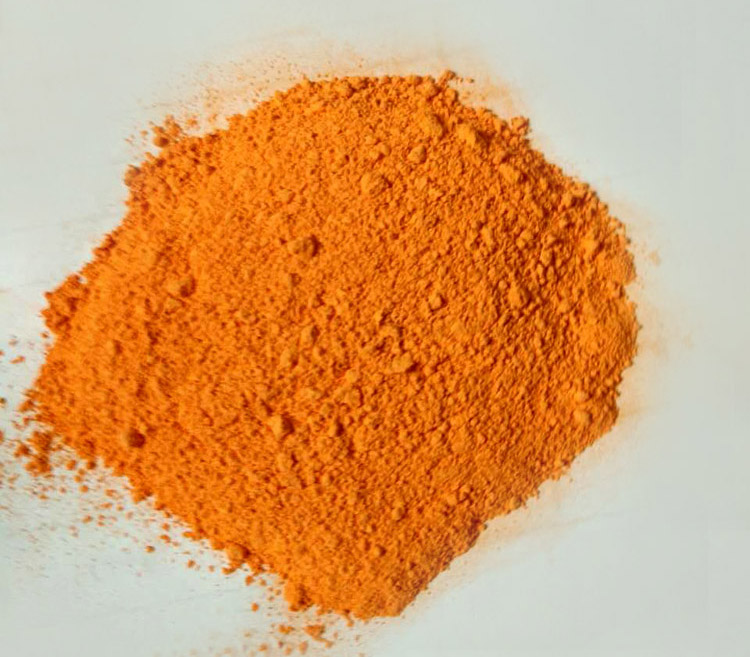

外 觀 | 桔紅（黃）色 | 目測 |
硅酸鹽（以SiO2計）% | ≥9.0 | 附錄D |
篩余物（400目）％ | ≤1.0 | GB/T5211.18-88 |
密 度 g/cm3 | 3.2～4.2 | GB/T1713-2008 |
吸 油 量 ％ | 13～25 | GB/T5211.15-88 |
水溶物g/100g | ≤1.0 | GB/T 5211.1-2003 |
揮發(fā)份（105℃） % | ≤1.0 | GB/T5211.3-85 |
水懸浮液PH值 | 7.0～9.0 | GB/T1717-86 |
儲 存 與 包 裝：保持通風干燥，貯存期為一年。外編內(nèi)塑雙層包裝，凈重25Kg。
參考配方：
桔紅醇酸防銹底漆（底） 桔紅環(huán)氧防銹底漆
醇酸樹脂 ：38 （甲）
SN-H ：35 E-20 ：12
硫酸鋇 ：5 SN-H ：40
滑石粉 ：5 硫酸鋇 ：10
碳酸鈣 ：5 碳酸鈣 : 8
防沉膠 ：4 滑石粉 ：8
干料 ： 適量 防沉膠 ：4
防結皮劑 ： 適量 稀 料 ： 補足余量
稀 料 ： 補足余量
（乙）
：50
稀料 ：50
甲：乙＝100：14
原材料要求
醇酸樹脂：389-9（底）
硫酸鋇，滑石粉： 600目
防沉膠：10％有機膨潤土HFGEL-140
■ 以上配方僅供參考，用戶應根據(jù)實際需求加以調整，并對成品漆的質量做出全面評估。
